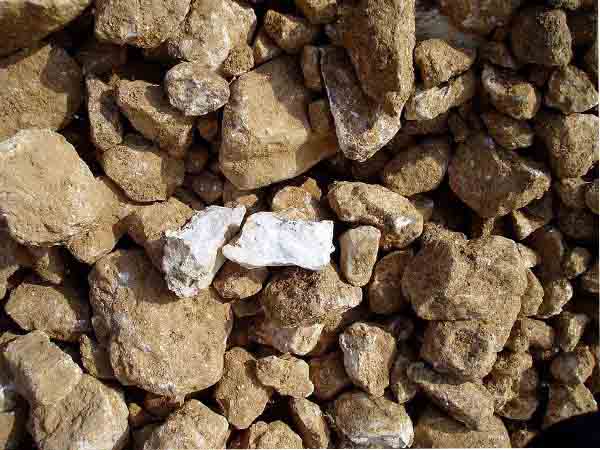

重晶石的物理提純方法主要有：手選、重選、磁選。手選的主要依據(jù)是重晶石與伴生礦的顏色和密度的區(qū)別。原礦經(jīng)過粗碎后，重晶石礦物與脈石礦物能夠有效解離，手選可以選出塊狀的重晶石。如廣西象州潘村礦，用手選法可以得到粒度在30～150mm，BaSO4含量>92%的富礦。
手選法簡單方便易行，對(duì)設(shè)備依賴低，成本小，但對(duì)礦石要求高并且生產(chǎn)效率低，對(duì)資源造成極大浪費(fèi)。重選是根據(jù)重晶石與伴生礦物的密度差別進(jìn)行提純。原礦經(jīng)破碎、磨礦至一定粒級(jí)進(jìn)入重選設(shè)備進(jìn)行分選從而將脈石剔除。湖南衡南重晶石礦重選后的硫酸鋇含量達(dá)92%以上，手選尾礦經(jīng)重選后可以得到硫酸鋇含量達(dá)84.50%的重選精礦。磁選是利用不同礦石之間磁性的差異，在磁力的作用下進(jìn)行選別的方法。磁選主要來除掉一些具有磁性氧化鐵類礦物如菱鐵礦，通常與重選聯(lián)合使用，以降低重晶石精礦中鐵的含量。
提純后的重晶石具有以下工業(yè)用途
1．鉆井泥漿加重劑：在一些油井、氣井鉆探時(shí)，一般使用的鉆井泥漿、粘土比重為2.5左右，水的比重為1，因此泥漿比重較低，有時(shí)泥漿重量不能與地下油、氣壓力平衡，則造成井噴事故。在地下壓力較高的情況下，就需要增加泥漿比重，往泥漿中加入重晶石粉是增加泥漿比重的有效措施。做鉆井泥漿用的重晶石一般細(xì)度要達(dá)到325目以上，如重晶石細(xì)度不夠則易發(fā)生沉淀。鉆井泥漿用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性鹽類小于1%。
2．鋅鋇白顏料：鋅鋇白是一種常用的優(yōu)質(zhì)白色顏料，可作為油漆、繪畫顏料的原料。將硫酸鋇加熱，使用還原劑就可還原成硫化鋇（BaS），然后與硫酸鋅（ZnSO4）反應(yīng)得到的硫酸鋇和硫化鋅的混合物（BaSO4占70%，ZnS占30%）即為鋅鋇白顏料。制取鋅鋇白的重晶石要求BaSO4含量大于95%，同時(shí)應(yīng)不含有可見的有色雜物。
3．各種鋇化合物：以重晶石為原料可以制造氧化鋇、碳酸鋇、氯化鋇、硝酸鋇、沉淀硫酸鋇、氫氧化鋇等化工原料。
化學(xué)純的硫酸鋇是測量白度的標(biāo)準(zhǔn)；碳酸鋇是光學(xué)玻璃的重要原料，它向玻璃中引入BaO，從而增大玻璃的折光率，并改善其它光學(xué)性能；在陶瓷中用來配制釉料；氯化鋇是一種農(nóng)用殺蟲劑；硝酸鋇用于焰火和玻璃工業(yè)中；高錳酸鋇是一種綠色顏料。
4．填料工業(yè)用重晶石：在油漆工業(yè)中，重晶石粉填料可以增加漆膜厚度、強(qiáng)度及耐久性。鋅鋇白顏料也用于制造白色油漆，在室內(nèi)使用比鉛白、鎂白具有更多的優(yōu)點(diǎn)。油漆工業(yè)用重晶石要求有足夠的細(xì)度和較高的白度。
重晶石砂漿是一種容重較大、對(duì)X射線有阻隔作用的砂漿，一般要求采用水化熱低的硅酸鹽水泥，通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比為1∶0.25∶2.5∶1。重晶石混凝土是一
.png)
